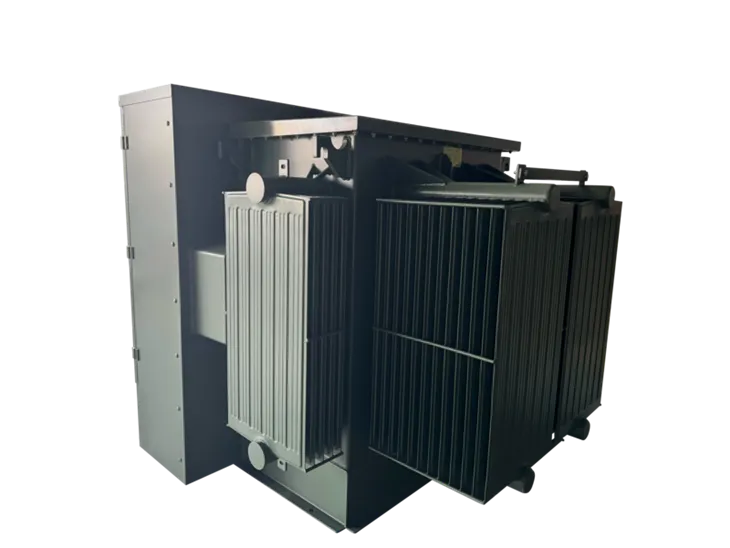

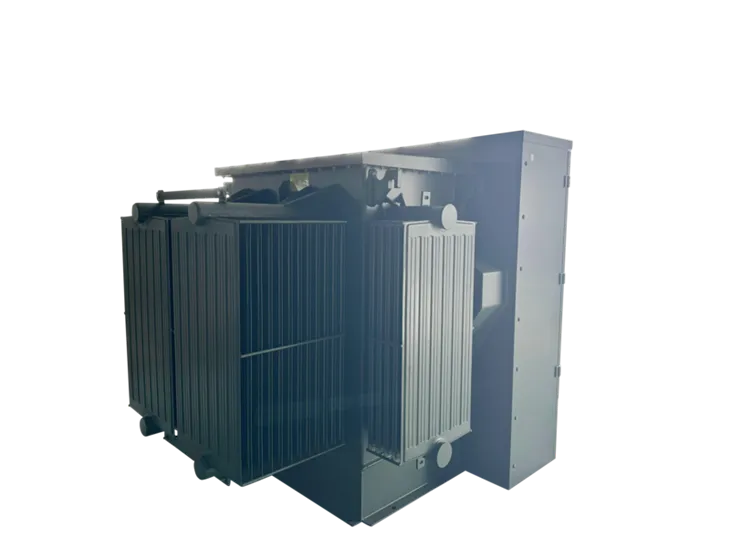

1000 kVA Pad Mounted Transformer Cenník-13,8/0,415 kV|Jamajka 2024

Jadro troj{0}}fázového trojstĺpového transformátora{1}} sa skladá zo 6 kusov na vrstvu a kombinácia razenia každej z dvoch vrstiev používa rôzne usporiadania na usporiadanie spojov magnetického obvodu každej vrstvy. Táto metóda montáže sa nazýva prekrývajúca sa montáž a táto montáž môže zabrániť cirkulácii vírivých prúdov medzi oceľovým plechom a oceľovým plechom. A pretože každá vrstva dierovania je prepletená, je možné použiť menej spojovacích prvkov, aby bola konštrukcia jednoduchá pri lisovaní železného jadra. Pri montáži sa dierovacie plechy najprv naskladajú na seba, aby vytvorili celé železné jadro, a potom sa upne spodný železný strmeň, vyberie sa horný železný strmeň, aby sa obnažil stĺp jadra, na stĺp jadra sa umiestni prefabrikované vinutie a nakoniec sa vloží vytiahnutá horná železná strmeň.

Pripojenie Dyn1 je bežný spôsob pripojenia v transformátoroch, ktorý sa týka najmä použitia hviezdicového (Y) pripojenia na pripojenie nízkonapäťových vinutí a trojuholníkového (Δ) pripojenia na pripojenie vysokonapäťových vinutí v trojfázových transformátoroch a fáza nízkonapäťovej strany zaostáva za vysokonapäťovou stranou o 120 stupňov (o 10 stupňov) za vysokonapäťovou stranou o -stupeň. V zapojení Dyn1 fáza nízkotlakovej strany zaostáva za vysokotlakovou stranou o 1 fázový uhol (120 stupňov). Tento fázový vzťah pomáha dosiahnuť lepšie vyváženie zaťaženia v troch{13}}fázovom zaťažení a znižuje problémy spôsobené fázovou asymetriou. Pretože spojenie do hviezdy môže poskytnúť určitý neutrálny bod, spojenie Dyn1 môže účinne potlačiť niektoré harmonické, najmä tretiu harmonickú, aby sa zlepšila kvalita napájania systému. Neutrálny bod hviezdicového spojenia môže byť uzemnený, čo môže zlepšiť bezpečnosť systému a poskytnúť lepšiu ochranu zariadenia a personálu. Okrem toho je zariadenie lepšie chránené pred poškodením v prípade zemného spojenia. Zapojenie Dyn1 je vhodné pre mnoho typov záťaží, vrátane lineárnych a nelineárnych záťaží. Tento režim pripojenia môže tiež udržiavať dobrý prevádzkový výkon pri nevyvážených podmienkach zaťaženia. Umožňuje rôzne prevodné pomery napätia, takže pripojenie Dyn1 možno flexibilne meniť v rôznych aplikáciách, aby sa prispôsobili rôznym požiadavkám na napätie.

Krabička môže mať antikorózny dizajn a špeciálnu úpravu striekaním podľa požiadaviek prevádzkového prostredia s funkciou „troch anti-kondenzácií“, to znamená anti-soľný sprej, anti-plesňová funkcia, a môže spĺňať antikorózne požiadavky v prostredí s vysokou teplotou a vysokou vlhkosťou. Plne utesnená nádrž, plne izolovaný dizajn, bezpečná a spoľahlivá prevádzka.

Elektrické pripojenia: Dokončite interné prepojenia pre vysoko{0}}napäťové a nízkonapäťové{1}}káble a zaistite správne zapojenie medzi fázami.

Kontrola chladiaceho systému: Skontrolujte hladinu oleja a komponenty chladiaceho systému, aby ste sa uistili, že správne fungujú.

Testovanie izolácie: Vykonajte testy izolácie, aby ste sa uistili, že elektrické pripojenia spĺňajú bezpečnostné normy pre izolačný výkon.

Tesnenie krytu: Utesnite kryt transformátora a uistite sa, že všetky spoje a tesnenia sú neporušené, aby sa zabránilo vniknutiu vlhkosti a nečistôt.
