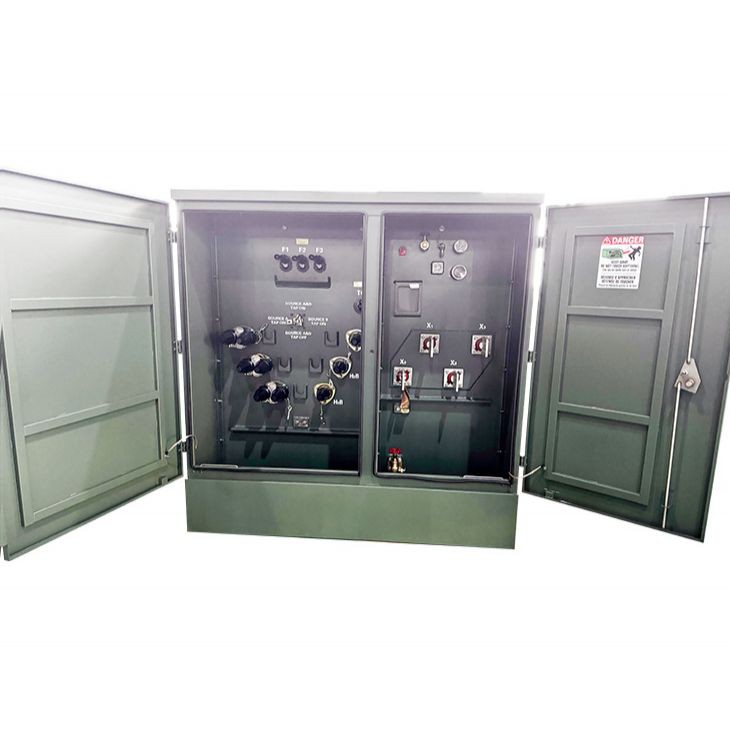

1000 kVA mŕtvy predný transformátor-24/0,48 kV|USA 2024





01 Všeobecné

1.1 Popis projektu

Tento 1000 kVA bol dodaný do USA v roku 2024trojfázový transformátor namontovaný na podložke-je v súlade s IEEE Std C57.12.34-2022 a spĺňa normy energetickej účinnosti DOE 2016. Pracuje pri 60 Hz s primárnym napätím 24 kV a sekundárnym napätím 480GrdY/277 V s vektorovou skupinou Dyn1. Transformátor využíva medené vinutia a chladenie KNAN a je naplnený prírodným esterovým olejom FR3 na zvýšenie požiarnej bezpečnosti a udržateľnosti životného prostredia. Jednotka je vybavená funkciou napájania zo slučky,{12}}predným prístupom a{16}}prepínačom odbočiek bez záťaže, ktorý ponúka rozsah regulácie napätia ±2 × 2,5 %, jednotka má impedanciu 5,75 %, stratu-bez záťaže 1,020 kW a{20}}závislú stratu distribúcie energie pri strednom napätí, efektívne a 8,17 kW

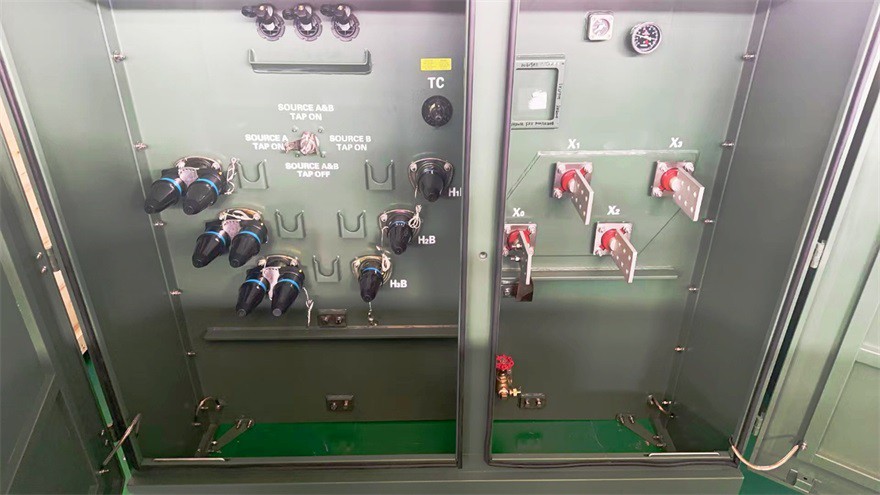

1000 kVA mŕtvy predný transformátor znižuje riziko oblúkového výboja počas prevádzky alebo údržby. Jeho mŕtva predná konštrukcia obsahuje plne izolované gumené puzdrá s koncovkami vyrobenými pomocou kolien, ktoré zaisťujú zvýšenú bezpečnosť a jednoduché pripojenie.

1000 kVA transformátor s prednou montážou na podložku slúži ako kompaktné a efektívne napájacie riešenie pre úžitkové, komerčné a priemyselné aplikácie. Je navrhnutý tak, aby bol odolný, môže byť inštalovaný v interiéri aj exteriéri a poskytuje spoľahlivý a bezpečný systém distribúcie energie v rôznych prostrediach.







1.2 Technická špecifikácia

Špecifikácia trojfázového predného transformátora 1000 kVA a údajový list





1.3 Výkresy

Výkres a typový štítok trojfázového predného transformátora 1000 kVA





02 Výroba

2.1 Jadro



2.2 Navíjanie



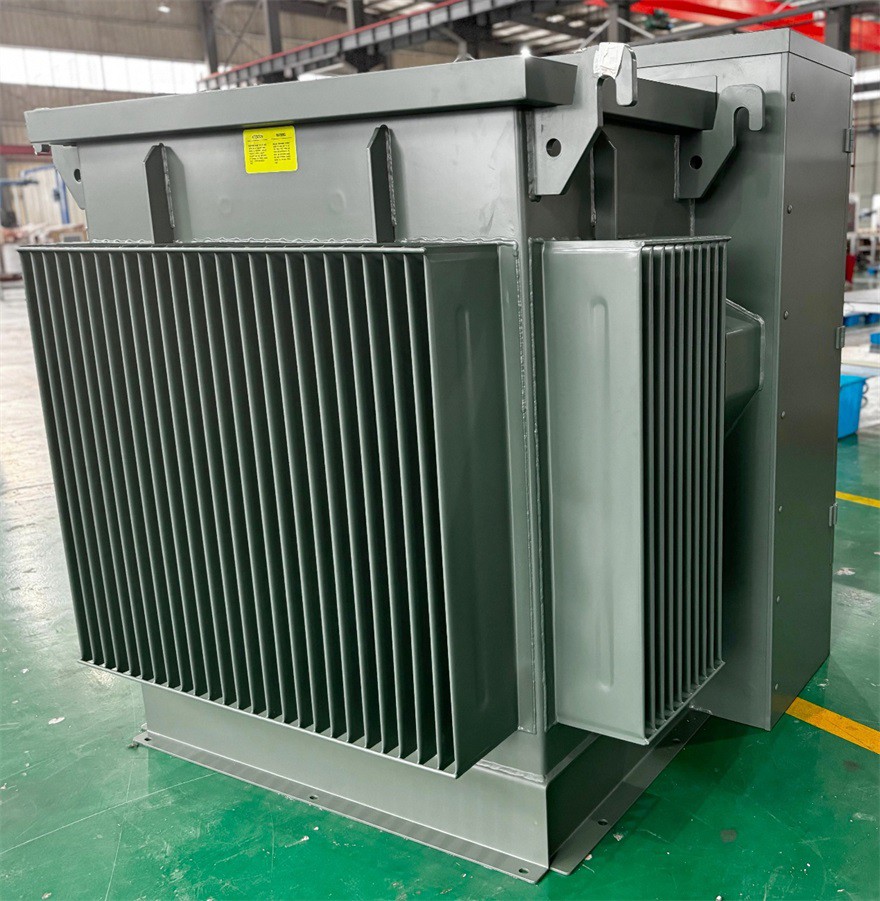

2.3 Nádrž



2.4 Záverečné zhromaždenie





03 Testovanie

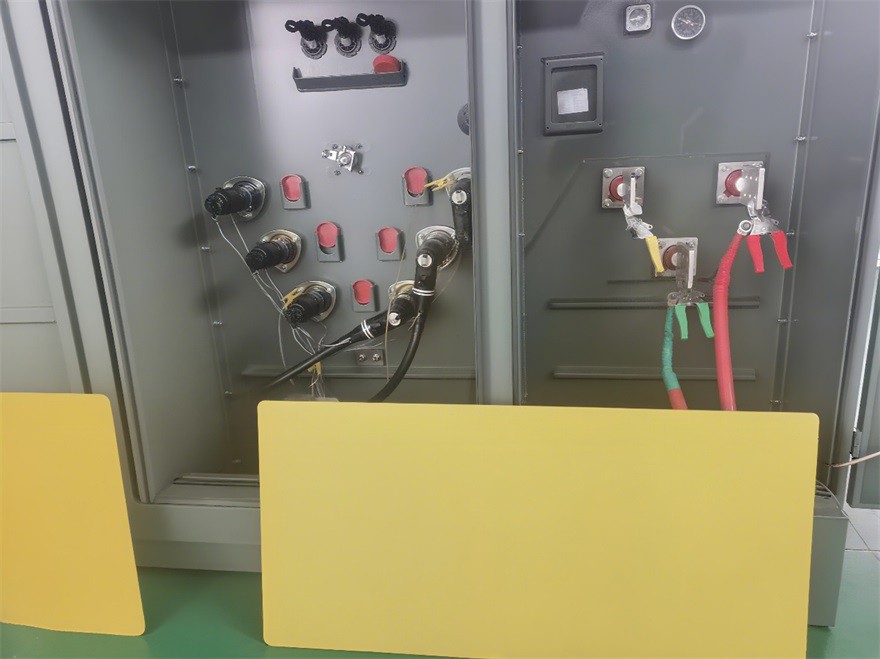

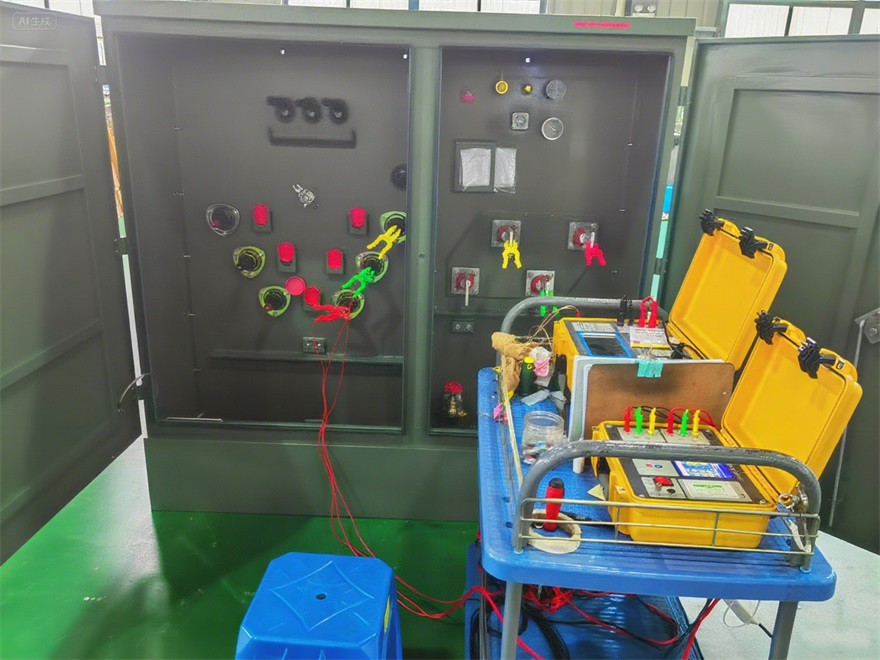

Rutinný test a testovací štandard

1. Merania odporu podľa IEEE C57.12.90-2021, klauzula 5

2. Test -fázového vzťahu podľa IEEE C57.12.90-2021, odsek 6

3. Pomerové testy podľa IEEE C57.12.90-2021, odsek 7

4. Žiadne straty pri zaťažení a prúd bez zaťaženia podľa IEEE C57.12.90-2021, klauzula 8

5. Straty záťaže, impedančné napätie a účinnosť podľa IEEE C57.12.90-2021, klauzula 9

6. Test odolnosti voči indukovanému napätiu podľa IEEE C57.12.90-2021, článok 10.5.1

7. Test aplikovaného napätia podľa IEEE C57.12.90-2021, článok 10.6

8. Skúška tesnosti s tlakom pre transformátory ponorené do kvapaliny - skúška tesnosti pri 15 kPa sa musí vykonávať 12 hodín bez úniku. Žiadna trvalá deformácia.

9. Meranie izolačného odporu

10. Dielektrický test oleja





Výsledky testov

Nie	Testovacia položka	Jednotka	Akceptačné hodnoty	Namerané hodnoty	Záver
1	Merania odporu	%	Maximálna miera nevyváženosti odporu	0.356	Pass
2	Pomerové testy	%	Odchýlka pomeru napätia na hlavnom odbere: menšia alebo rovná 0,5 % Symbol pripojenia: Dyn1	-0.02%	Pass
3	testy vzťahu-fáz	/	Dyn1	Dyn1	Pass
4	Žiadne-straty záťaže a budiaci prúd	% kW	I0 :: poskytnúť nameranú hodnotu P0: poskytnúť nameranú hodnotu tolerancia bez straty zaťaženia je +0 %	0.18% 0.985	Pass
5	Straty záťaže impedančné napätie a účinnosť	% kW kW	t: 85 stupňov Z%: nameraná hodnota Pk: nameraná hodnota Pt: nameraná hodnota tolerancia impedancie je ±7,5% tolerancia celkovej straty záťaže je +0 % Účinnosť nie menšia ako 99,43%	5.61% 7.740 8.725 99.46%	Pass
6	Test aplikovaného napätia	kV	VN: 40kV 60s NN: 10kV 60s	Nedochádza ku kolapsu testovacieho napätia	Pass
7	Test odolnosti voči indukovanému napätiu	kV	Použité napätie (KV): 0.960 Trvanie: 40 Frekvencia (HZ): 180	Nedochádza ku kolapsu testovacieho napätia	Pass
8	Skúška netesnosti	kPa	Použitý tlak: 15 kPA Trvanie: 12h	Žiadny únik a nie Poškodenie	Pass
9	Meranie izolačného odporu	GΩ	HV-LV k zemi: LV-VN k zemi: HV&LV na zem:	2.51 2.60 3.88	/
10	Dielektrický test oleja	kV	Väčšie alebo rovné 40	52.0	Pass
