25 KVA transformátor na stĺpe-44/0,347 KV|Kanada 2025

01 Všeobecné

1.1 Popis projektu

Jednofázový pólový transformátor s výkonom 25 kVA bol dodaný do Kanady v roku 2025. Menovitý výkon transformátora je 25 kVA s chladením ONAN. Vysoké napätie je 44 kV s rozsahom odberu ±2*2,5 % (NLTC), nízke napätie je 0,347 kV, tvorili vektorovú skupinu Ii6.

Jednotka je navrhnutá tak, aby efektívne znížila primárne napätie zo 44 kV na sekundárne napätie 347 V, vďaka čomu je vhodná na napájanie komerčných a ľahkých priemyselných záťaží alebo slúži ako distribučný bod v obytných oblastiach.

Kľúčovou vlastnosťou tohto transformátora je jeho vysoká izolačná integrita, navrhnutá tak, aby odolala silnému elektrickému namáhaniu. Na strane vysokého-napätia je vybavený dvoma priechodkami dimenzovanými na 250 kV základnú úroveň impulzu (BIL), ktoré zaisťujú vynikajúcu ochranu proti úderom blesku a prepätiu, ktoré sa bežne vyskytuje na nadzemných vedeniach. Nízkonapäťová strana obsahuje dve priechodky s hodnotením 30 kV BIL, doplnené štandardizovanou konfiguráciou podložky NEMA so 4 otvormi. Toto spoločné rozhranie zaručuje bezproblémové, bezpečné a vyhovujúce pripojenia k rozvádzačom, meračom alebo sekundárnym distribučným káblom, čo zjednodušuje inštaláciu a údržbu na mieste.

Tento transformátor je skonštruovaný s odolnou nádržou odolnou voči poveternostným vplyvom a naplnenou -výkonnou dielektrickou kvapalinou a je skonštruovaný pre dlhodobú-prevádzku s minimálnou údržbou- vo vonkajšom prostredí. Jeho kombinácia presnej transformácie napätia, vysokej odolnosti voči prepätiu a štandardizovaného pripojenia z neho robí spoľahlivý a nevyhnutný uzol v infraštruktúre distribúcie elektrickej energie.

1.2 Technická špecifikácia

Typový a údajový list transformátora montovaného na stĺp 25 kVA

1.3 Výkresy

Nákres schémy a veľkosti transformátora montovaného na stĺp 25 kVA.

02 Výroba

2.1 Jadro

Vinuté jadro transformátorov SCOTECH{0}} namontovaných na stĺpoch je precízne vyrobené pomocou CNC kontinuálneho vinutia z vysokokvalitnej -kvalitnej za studena{2}}valcovanej zrnitej-orientovanej kremíkovej ocele s integrovaným bezšvovým uzavretým magnetickým obvodom. Napätie je úplne eliminované vákuovým žíhaním, zatiaľ čo odolnosť voči poveternostným vplyvom je zvýšená medzivrstvovými izolačnými nátermi a impregnáciou epoxidovou živicou. V porovnaní s tradičnými laminovanými jadrami znižuje-stratu záťaže o 30 %-50 %, znižuje hluk o 7-10 dB, zvyšuje mechanickú pevnosť o 20 % a znižuje hmotnosť o 15 % až 20 %. Ideálny pre vonkajšie extrémne pracovné podmienky v rozsahu od -40 stupňov do +60 stupňov, dosahuje bezúdržbovú prevádzku a vysokú spoľahlivosť, čím dokonale spĺňa energetické potreby modernizácie distribučných sietí.

2.2 Navíjanie

Cievky transformátorov SCOTECH montovaných na stĺp{0}}majú kompaktnú koncentrickú štruktúru s vodičmi z vysoko-kyslíkovej-zliatiny medi bez obsahu kyslíka a dvojitou izoláciou odolnou voči poveternostným vplyvom (papier Nomex + epoxidová sklenená tkanina). CNC vrstvené vinutie a epoxidové vytvrdzovanie s konštantným{6}}ťahom zvyšujú odolnosť proti skratu-o 25 % s čiastočným vybitím menším alebo rovným 5 pC. Straty sú znížené o 18 %-25 %, odoláva teplote -40 stupňov ~+155 stupňov, odoláva vlhkosti a posypovej soli a umožňuje 20-ročnú bezúdržbovú prevádzku terminálov distribučnej siete.

2.3 Záverečné zhromaždenie

Transformátory SCOTECH montované na stĺp{0}} využívajú modulárny proces montáže s vysoko integrovanými, presne kontrolovanými základnými pracovnými postupmi. Navinuté jadro a koncentrické cievky sú pred-zmontované do zostavy jadra, po čom nasleduje vákuové sušenie na odstránenie vlhkosti. Potom sa presne spojí so špeciálnou nádržou a hermeticky utesní pomocou detekcie úniku héliovou hmotnostnou spektrometriou. Následné vákuové naplnenie a odplynenie oleja zaisťuje optimálny výkon izolácie ponorený do oleja-.

2,4 VN puzdro

VN priechodka transformátora SCOTECH na tyči-: menovitý výkon 34,5 KV/250 A, povrchová vzdialenosť väčšia alebo rovná 991 mm, odolnosť voči bleskovému impulzu 250 KV. Porcelánové puzdro s trojvrstvovou izoláciou (teflón + papierová rúrka + epoxidová rúrka) vo vnútri; spodný porcelán potiahnutý polovodičovou farbou. Vybavené mosadznými koncovkami, podperou z PTFE, tesnením NBR a hliníkovou svorkou na montáž na nádrž. Hermeticky uzavreté a{11}}odolné voči poveternostným vplyvom, zaisťujúce spoľahlivú vonkajšiu izoláciu vysokého{12}}napätia.

2,5 NN priechodka

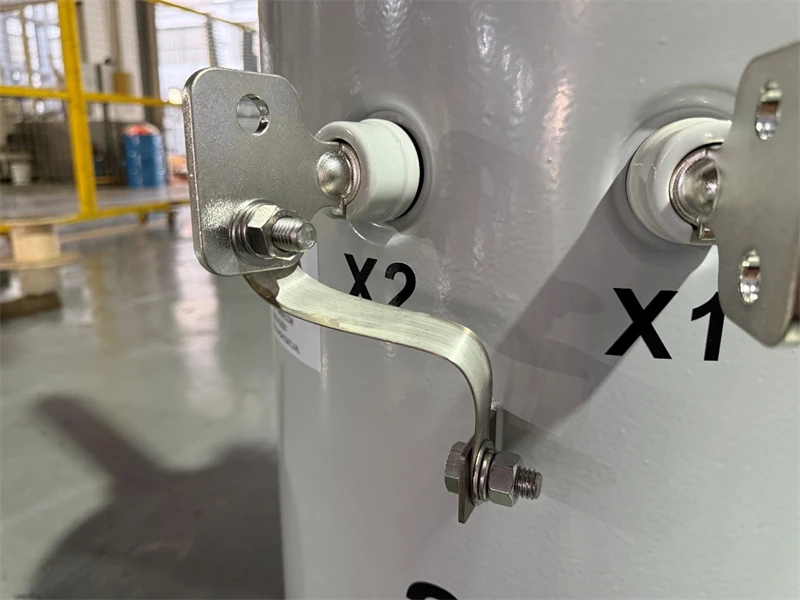

V súlade s normami ANSI-1,2KV/250A pre transformátory montované na stĺp sa LV puzdro skladá z 10 kľúčových komponentov: 1 mosadzná spojovacia svorka, 2 hladké tesnenia z NBR, 1 porcelánový izolátor, 1 oceľová odstreďovacia-matica, 1 plochá podložka z nehrdzavejúcej ocele, 2 mosadzné 1 matice{0} a 1 medený kolík-s nádobou transformátora (ø36,5-R3) vyňatý z rozsahu dodávky, jeho telo a skrutka s okom sú vyrobené z mosadze a pocínovaného materiálu a medzi jeho základné technické špecifikácie patrí menovité napätie 1,2 KV, menovitý prúd 250 A, povrchová vzdialenosť nie menšia ako impulzné napätie a výdržné napätie 35 mm, frekvencia osvetlenia 35 mm; 8 KV, spolu s kľúčovými rozmermi, ako sú t=6.35±0,2, 4-R10, 44.5+0.5, 50,8, 035,31, 047,75, veľkosť otvoru nádrže ø36,5 a prispôsobenie špecifikácii 12"-13.

03 Testovanie

V prípade NN priechodky transformátora namontovaného na stĺpe sa vykonáva test odolnosti proti napätiu pri suchom{0}}výkone, aby sa overila jej izolačná výkonnosť pri menovitých prevádzkových scenároch-v súlade s normou ANSI-1,2 KV/250A, priechodka (s povrchovou vzdialenosťou nie menšou ako 25 mm) je vystavená napätiu v suchom prostredí bez frekvencie 8 KV. dôjde k poruche, preskoku alebo abnormálnemu úniku prúdu, čím sa zabezpečí, že puzdro spoľahlivo odoláva elektrickému namáhaniu a zabráni poruchám izolácie počas praktickej aplikácie.

04 Balenie a doprava

05 Stránka a zhrnutie

V spoločnosti SCOTECH sú naše stožiarové transformátory navrhnuté tak, aby spĺňali prísne požiadavky vonkajšej distribúcie energie. Vďaka robustnej konštrukcii-odolnej voči poveternostným vplyvom, efektívnej premene energie a-dlhodobej spoľahlivosti dodávajú stabilnú energiu do obytných, komerčných a vidieckych sietí-aj v drsných podmienkach prostredia. S podporou našich desaťročí odborných znalostí vo výrobe transformátorov je každá jednotka prísne testovaná, podporovaná komplexnými technickými službami a po-predajnou starostlivosťou. Či už požadujete štandardné konfigurácie alebo prispôsobené riešenia, sme odhodlaní poháňať vaše projekty s presnosťou a výkonom. Kontaktujte náš tím ešte dnes a preskúmajte, ako môžu naše transformátory namontované na stĺpoch optimalizovať vašu sieť distribúcie energie.
