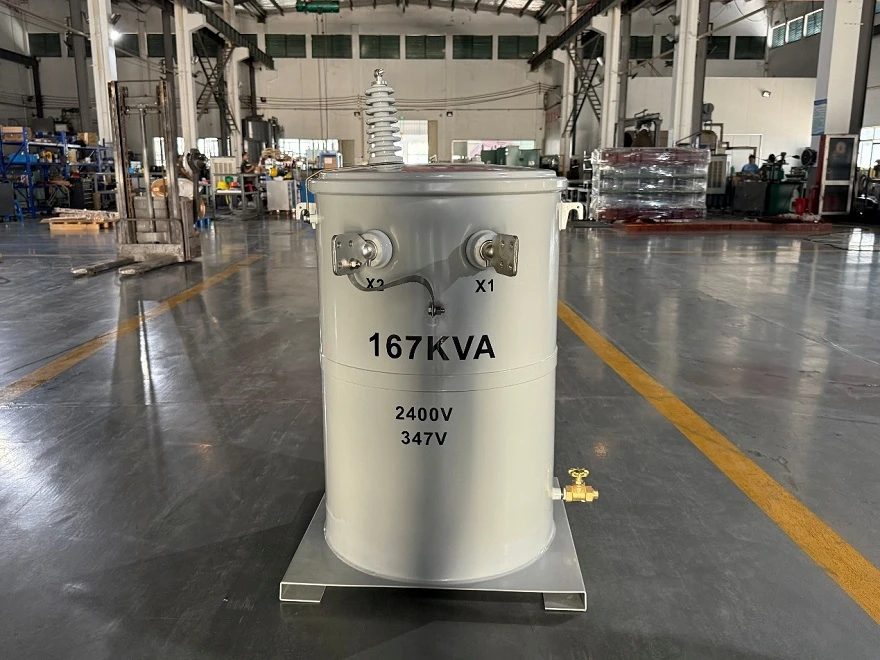

167 KVA jednofázový pólový transformátor-2,4/0,347 KV|Kanada 2025

01 Všeobecné

1.1 Popis projektu

Jednofázový pólový transformátor s výkonom 167 kVA bol dodaný do Kanady v roku 2025. Menovitý výkon transformátora je 167 kVA s chladením ONAN. Vysoké napätie je 2,4 kV, nízke napätie je 0,347 kV, tvorili vektorovú skupinu Ii6.

Moderný jednofázový{0}}pólový{1}}transformátor, ktorý integruje vnútorný detektor porúch (IFD) a izoláciu proti{2}}sledovaniu, je navrhnutý pre vynikajúcu spoľahlivosť v kritických aplikáciách, ako je distribúcia energie v domácnostiach, elektrifikácia na vidieku a priemyselné napájacie vedenia. IFD proaktívne monitoruje interné chyby, aby umožnil prediktívnu údržbu a predchádzal poruchám, zatiaľ čo systém Anti{4}}Tracking robustne odoláva sledovaniu povrchu spôsobenému pobrežnou soľnou hmlou, priemyselným znečistením alebo vlhkým prostredím. Táto synergia diagnostiky a odolnosti zaisťuje zvýšenú bezpečnosť a minimalizuje prerušenia služieb pre zákazníkov z verejných služieb.

1.2 Technická špecifikácia

Typový a údajový list transformátora montovaného na stĺp 167 kVA

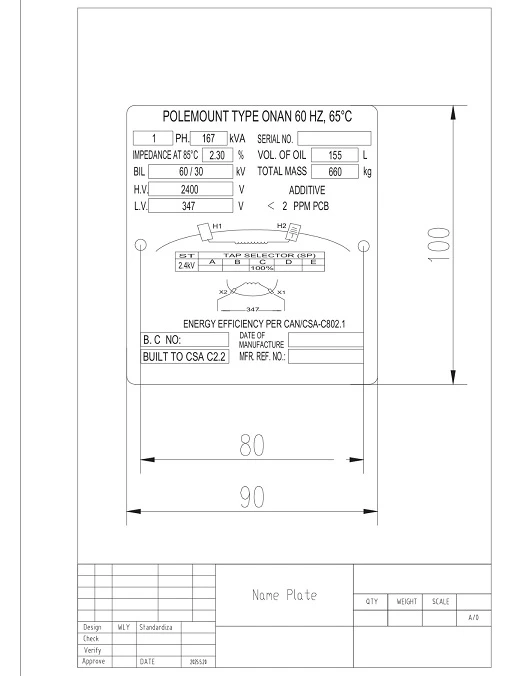

1.3 Výkresy

Schéma a veľkosť transformátora 167 kVA namontovaného na stĺp.

02 Výroba

2.1 Jadro

Jeho jadro je skonštruované pomocou kontinuálne vinutého dizajnu z-kvalitnej kremíkovej ocele. Táto inovatívna štruktúra vytvára optimálnu magnetickú dráhu s minimálnymi medzerami, čo vedie k vynikajúcej energetickej účinnosti a tichšej a spoľahlivejšej prevádzke.



2.2 Navíjanie

Využíva hliníkovú fóliu-dizajnu vinutia pre nízkonapäťovú{1}}stranu, ktorá poskytuje vynikajúcu pevnosť pri skrate{2}}, a vrstvený hliníkový drôtový-dizajn pre vysokonapäťovú-stranu pre optimálne rozloženie napätia. Tento hybridný prístup vinutia s použitím hliníka dosahuje optimálnu rovnováhu spoľahlivosti,{6}}hospodárnosti a tepelného výkonu.



2.3 Nádrž

Nádrž je vyrobená z-kvalitnej nehrdzavejúcej ocele, ktorá poskytuje výnimočnú odolnosť proti korózii a eliminuje potrebu lakovania. Jeho hermeticky uzavretý dizajn v kombinácii s vlnitými rebrami zaisťuje robustnú ochranu pred drsným prostredím a efektívny, bezúdržbový-bezúdržbový odvod tepla počas predĺženej životnosti.



2.4 Záverečné zhromaždenie

Konečná montáž predstavuje precíznu integráciu všetkých hlavných komponentov. Zostava -vinutia jadra je utesnená v nádrži z nehrdzavejúcej -nerezovej ocele odolnej voči korózii, ktorá je vákuovo- naplnená dielektrickou kvapalinou, aby sa zaručila vynikajúca dielektrická pevnosť a chladenie. Pripojenie vysokonapäťových vývodiek, príslušenstva a prísne záverečné testovanie overí úplný výkon, výsledkom čoho je odolný a na údržbu{6}}účinný transformátor optimalizovaný pre hornú distribúciu.

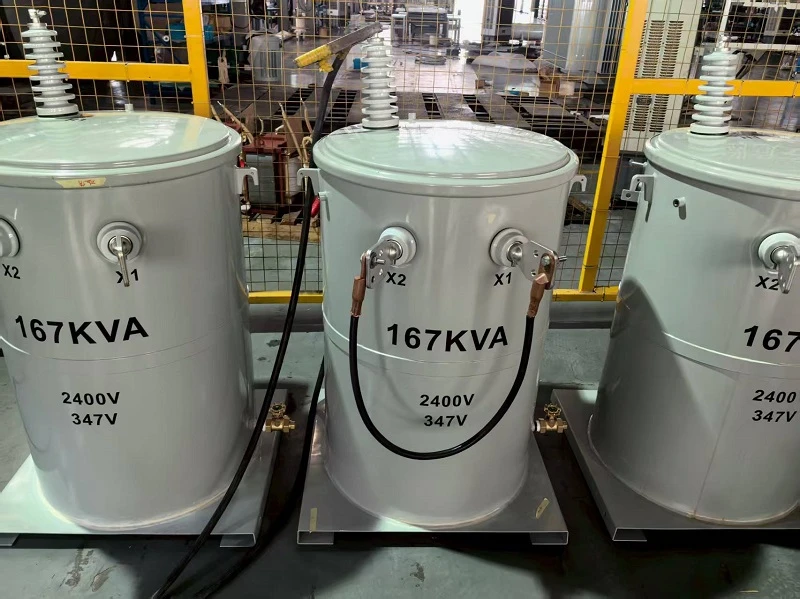

03 Testovanie

Jednofázový{0}}pólový{1}}transformátor (model: 167 kVA-2,4/0,347 kV) od spoločnosti SCOTECH bol v súlade s normami CSA C2.2-06(R2022) a CSA C802.1-23)(R202) Rutinné testy zahŕňali meranie odporu vinutia (HV: 0,09067Ω, LV: 1,919 mΩ pri 32 stupňoch a 60 % relatívnej vlhkosti), test pomeru (odchýlka: 0,04 % Menšia alebo rovná 0,5 %, vektorová skupina: Ii6), test polarity (aditívum, spĺňajúce požiadavky: % tolerancie, test bez záťaže} (196 %) 0,36%), záťažový test (strata pri 85 stupňoch: 1165W, celková strata: 1261W, skratová impedancia: 2,17% v rámci tolerancie ±10%, účinnosť: 99,57% Väčšia alebo rovná 98,63%), test aplikovaného napätia (NN: 10kV, no.694kV zrútenie pri 60kV 150 Hz po dobu 48 s, bez kolapsu napätia), meranie izolačného odporu (LV-VN voči zemi: 29,1 GΩ), test tesnosti tlakom 20 kPa (24 h, bez úniku alebo poškodenia) a test oleja (dielektrická pevnosť: 58,4 kV, obsah vlhkosti: 9,5 mg/kg atď.).

04 Balenie a doprava

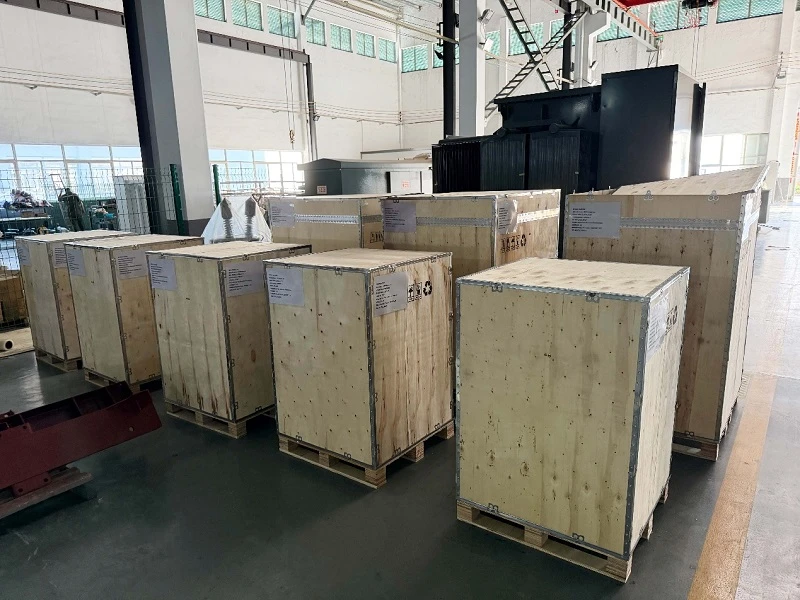

4.1 Balenie

Jednofázový transformátor namontovaný na - pólový - pól je bezpečne uložený v odolnej drevenej škatuli z preglejky. Pred umiestnením do krabice je transformátor pokrytý vrstvou plastovej fólie na ochranu pred vlhkosťou a nečistotami. Drevená škatuľa je vybavená kovovými výstuhami hrán pre lepšiu odolnosť a na jej povrchu sú zreteľne vytlačené dôležité pokyny na manipuláciu a výstražné značky. Okrem toho je umiestnený na palete, čo uľahčuje hladké logistické operácie a zabezpečuje, že transformátor zostane počas prepravy a skladovania v dobrom stave.



4.2 Doprava

Podľa podmienok CIF Montreal sa jednofázové transformátory namontované na - póloch - prepravujú prostredníctvom námornej dopravy. Predávajúci zaisťuje a kryje náklady na námornú dopravu do prístavu v Montreale, zaobstaráva poistenie námorného nákladu na ochranu pred potenciálnymi rizikami tranzitu a zabezpečuje, aby sa s transformátormi správne manipulovalo a aby sa naložili na plavidlo na bezpečné doručenie do cieľového prístavu.





05 Stránka a zhrnutie

Od robustnej konštrukcie z nehrdzavejúcej ocele až po vysoko efektívne vinuté jadro a vinutia, každý aspekt tohto jednofázového transformátora namontovaného na pól-je navrhnutý pre jeden účel: bezkonkurenčnú spoľahlivosť v teréne. Je to inteligentná, udržateľná voľba pre energetické spoločnosti, ktoré chcú zvýšiť odolnosť siete, znížiť prevádzkové náklady a poskytnúť svojim zákazníkom výnimočné služby. Ste pripravení poháňať budúcnosť s dôverou? Kontaktujte nás ešte dnes a zistite, ako možno tento transformátor integrovať do vašej siete.
