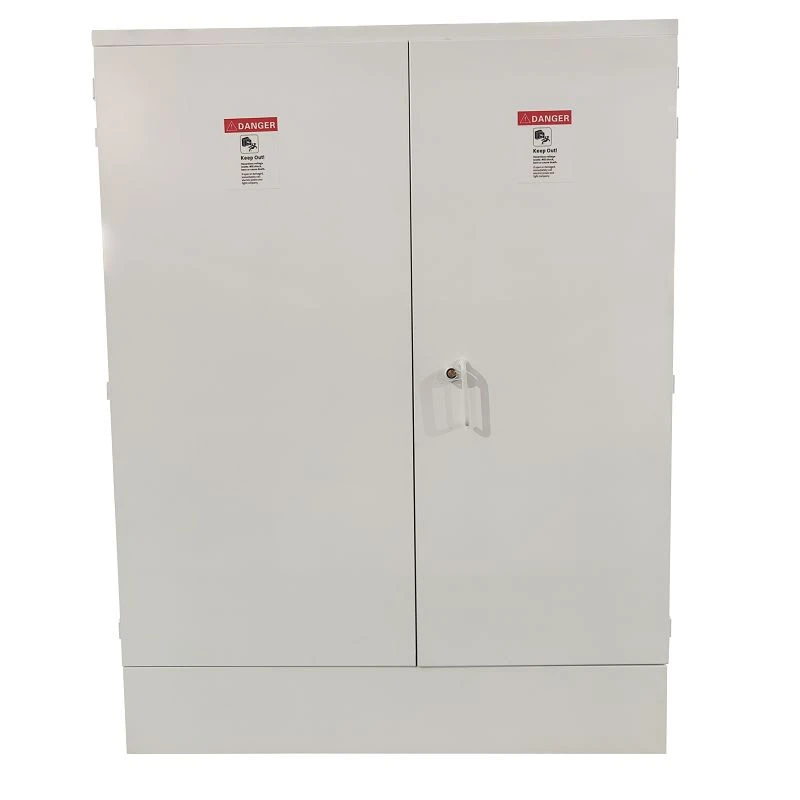

2000 KVA Delta Wye transformátor-34,5/0,48 KV|USA 2026

01 Všeobecné

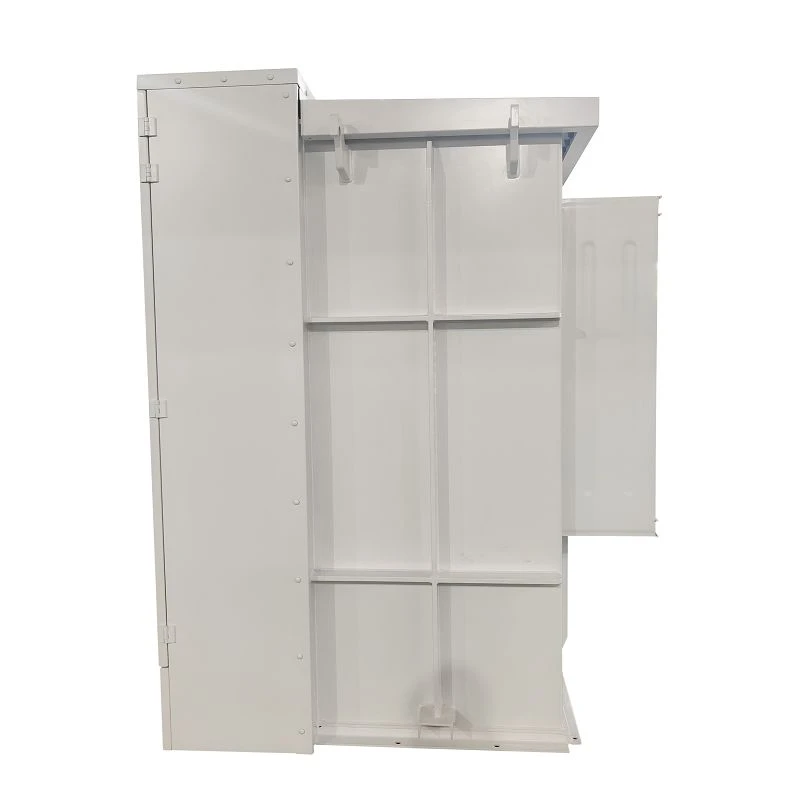

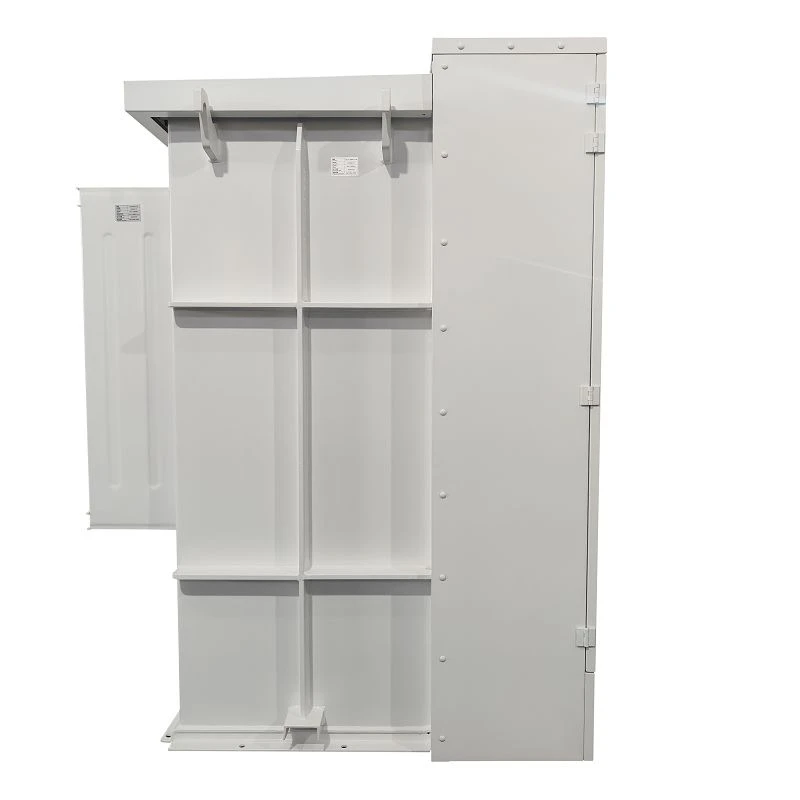

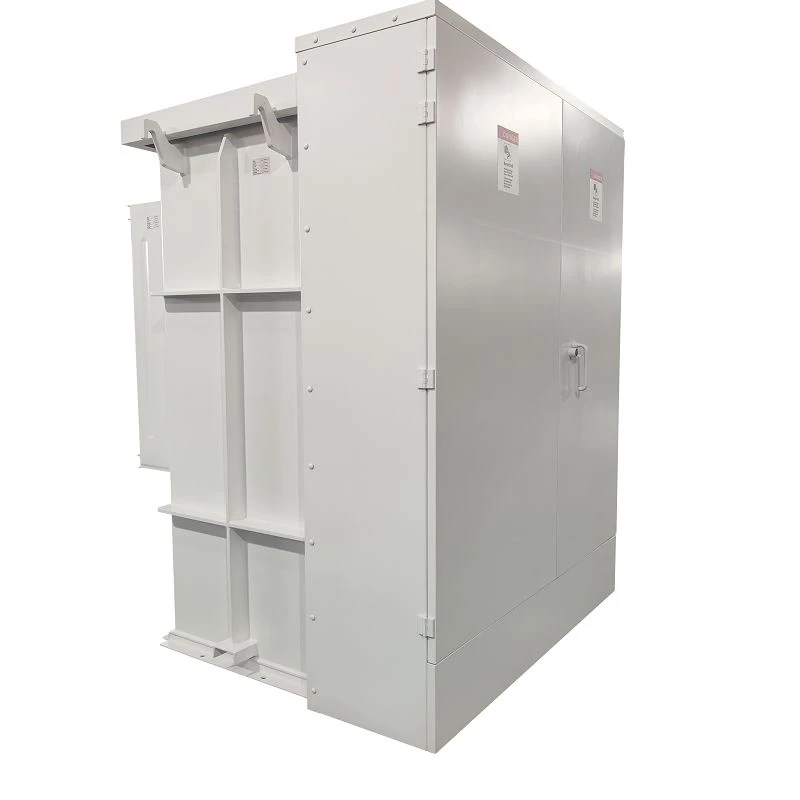

1.1 Popis projektu

2000 kVA trojfázový podložkový transformátor bol dodaný do USA v roku 2026. Menovitý výkon transformátora je 2000 kVA s chladením KNAN. Vysoké napätie je 34,5D kV s rozsahom odberu ±2*2,5% (NLTC), nízke napätie je 0,48Y/0,277 kV, tvorili vektorovú skupinu Dyn1.

Tento projekt vznikol na základe špecifickej požiadavky nášho amerického zákazníka, ktorý potreboval 2 000 kVA trojfázový{1}}podložkový{2}}transformátor prispôsobený ich miestnej distribučnej sieti, environmentálnym predpisom a inštalačným postupom. Namiesto ponuky štandardnej katalógovej jednotky SCOTECH pristúpil k projektu tak, že najprv porozumel skutočným prevádzkovým podmienkam zákazníka a potom navrhol transformátor, ktorý presne vyhovuje jeho aplikácii.

Kľúčové body prispôsobenia

• Izolačný olej FR3 – Transformátor používa dielektrickú kvapalinu s prírodným esterom FR3 namiesto bežného minerálneho oleja. Táto voľba odráža zameranie zákazníka na požiarnu bezpečnosť a ochranu životného prostredia, pretože olej FR3 je biologicky odbúrateľný, má vysoký bod vzplanutia a je vhodný pre inštalácie, kde je dôležitým faktorom riziko rozliatia a požiarna odolnosť.
• Súlad s energetickou účinnosťou DOE – Jednotka je navrhnutá a vyrobená tak, aby spĺňala požiadavky na účinnosť distribučných transformátorov Ministerstva energetiky USA (DOE). To zaisťuje nižšie-záťaže a straty pri zaťažení, znižuje prevádzkové náklady počas životnosti transformátora a pomáha zákazníkovi dodržiavať federálne energetické normy.
• BIL 200 kV / AC 50 kV – Izolačný systém je navrhnutý pre základnú impulznú úroveň 200 kV a výkonové-frekvenčné výdržné napätie 50 kV, zodpovedajúce napäťovej triede a požiadavkám na ochranu pred prepätím distribučnej sústavy zákazníka.
• Prášková{0}}biela povrchová úprava (RAL 9003) – Nádrž je povrchovo upravená práškovou farbou v bielej RAL 9003. To poskytuje trvalú ochranu proti korózii a čistý vzhľad, ktorý vyhovuje estetickým požiadavkám zákazníka a požiadavkám miesta.
• Vysokonapäťové a nízkonapäťové uzemňovacie podložky – Uzemňovacie podložky sú k dispozícii na vysokonapäťovej aj nízkonapäťovej strane{1}}, čo umožňuje pohodlné a spoľahlivé pripojenie k systémovej uzemňovacej mriežke v súlade s inštalačnými postupmi v USA.

Tento 2000 kVA podložný-transformátor odráža zákaznícky-orientovaný prístup spoločnosti SCOTECH: špecifikácia nie je len zoznamom parametrov, ale je odpoveďou na zákazníkovu bezpečnosť, efektivitu, životné prostredie a potreby inštalácie. Od výberu oleja a energetickej účinnosti až po úroveň izolácie, povrchovú úpravu a uzemnenie, každý detail bol potvrdený so zákazníkom pred výrobou.

1.2 Technická špecifikácia

Špecifikácie typu a údajového listu transformátora 2000 kVA podložky

1.3 Výkresy

Schéma a veľkosť transformátora 2000 kVA namontovaného na podložke.

02 Výroba

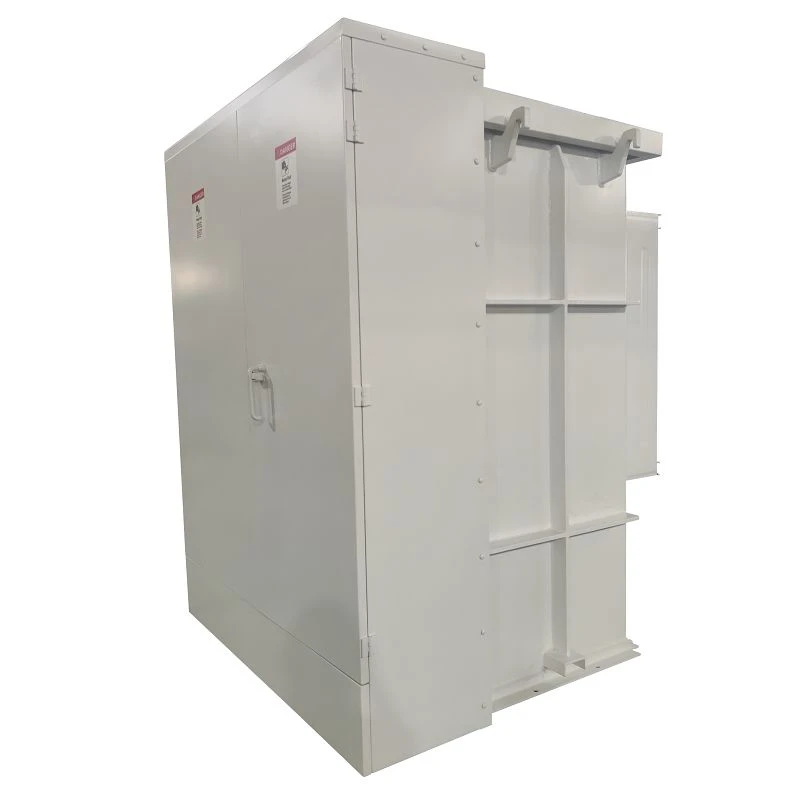

2.1 Nádrž

• Izolačná kvapalina: FR3 olej
Transformátor je naplnený prírodnou esterovou izolačnou kvapalinou FR3, získanou z rastlinného oleja. Je to dielektrická kvapalina s vysokým-bodom horenia-. Jeho bod vzplanutia a bod vzplanutia sú výrazne vyššie ako u bežného minerálneho oleja, čo zásadne znižuje riziko požiaru. Olej FR3 je tiež ľahko biologicky odbúrateľný a netoxický-, vďaka čomu je vhodný pre aplikácie s prísnymi požiadavkami na požiarnu bezpečnosť a životné prostredie.
• Farba laku: Biela prášková farba (RAL 9003)

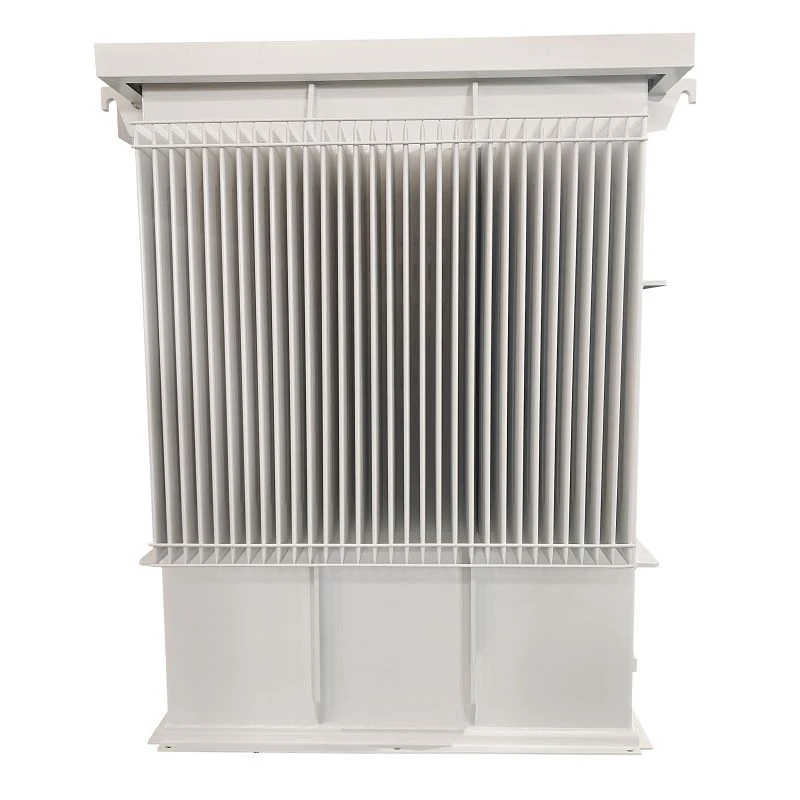

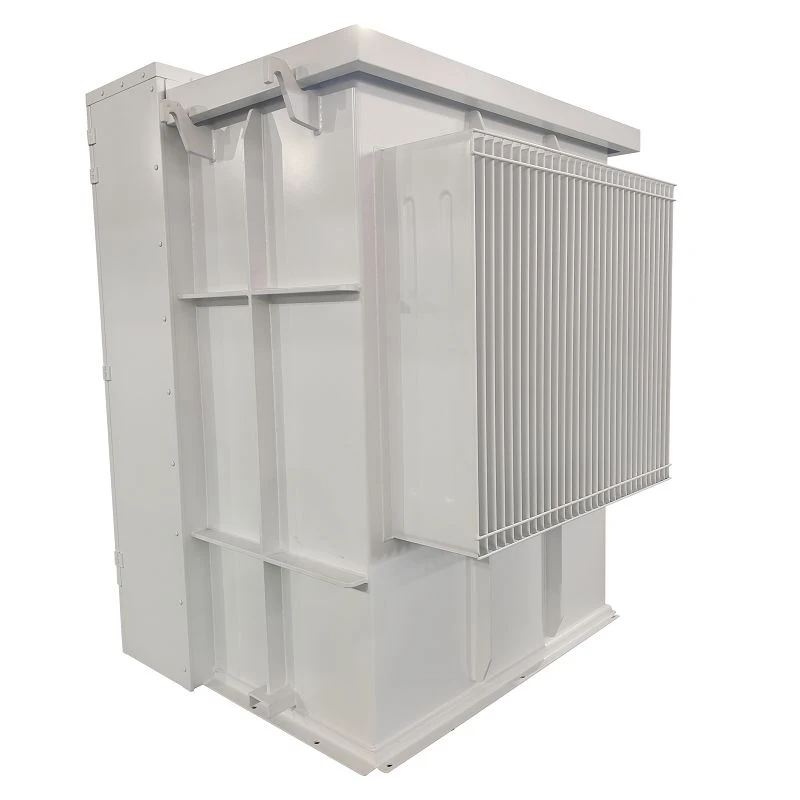

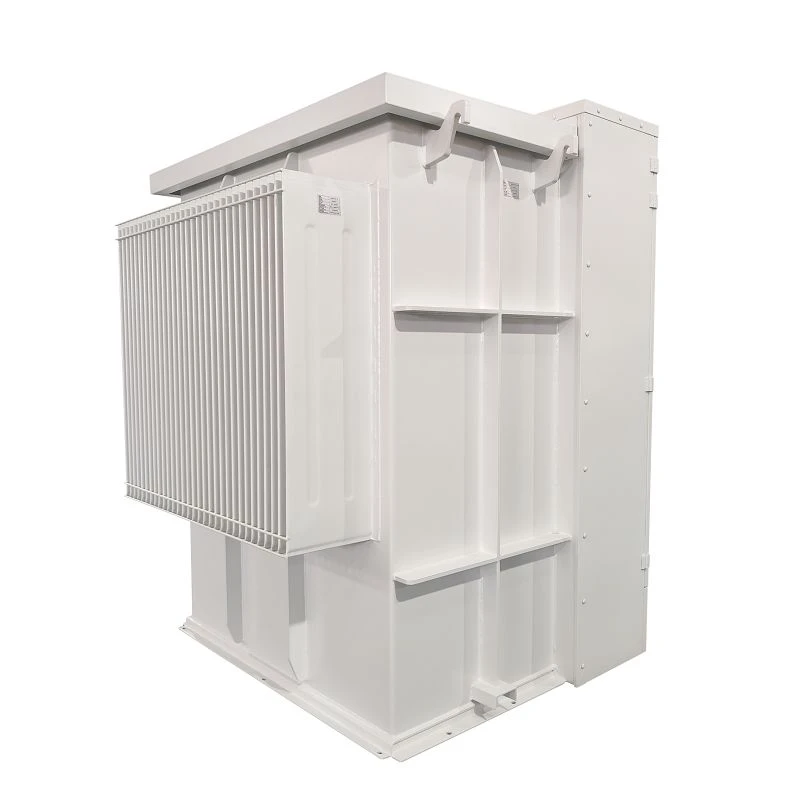

Nádrž a kryt sú povrchovo upravené bielym práškovým náterom v súlade s RAL 9003. Proces elektrostatického striekania vytvára jednotnú, hustú ochrannú vrstvu s vynikajúcou odolnosťou voči poveternostným vplyvom a korózii, ktorá je schopná odolávať-dlhodobému vystaveniu UV žiareniu, dažďu a zmenám teploty. Biela povrchová úprava tiež pomáha znižovať absorpciu tepla zo slnečného žiarenia a spája estetický vzhľad s tepelným výkonom.

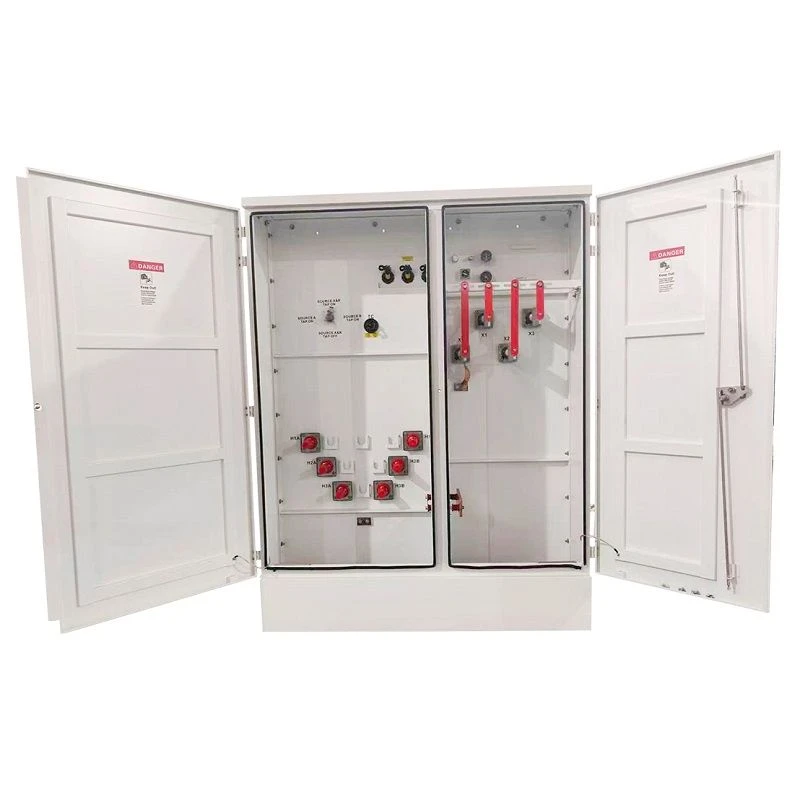

2,2 HV integrálne puzdro

• Špecifikácie a výkon
Transformátor je vybavený šiestimi 600A integrálnymi VN priechodkami namontovanými na bočnú stenu. Elektrická pevnosť pokrýva 200 kV BIL (Basic Impulse Level) a 50 kV výkon-odolné frekvenčné napätie, čím spĺňa izolačné požiadavky pre napäťovú triedu 35 kV. Priechodky sú v súlade s IEEE Std 386-2016 a môžu sa priamo zhodovať so štandardnými konektormi pre T-telo a koleno, čo umožňuje úplne uzavreté, plne izolované pripojenie.
• Podrobnosti o kľúčovej inštalácii
Priechodný vodič vo vnútri olejovej nádrže musí byť úplne ponorený do izolačnej kvapaliny s hĺbkou pod povrchom oleja minimálne 150 mm. Počas inštalácie je potrebné použiť momentový kľúč na utiahnutie 4-dierových upínacích matíc v diagonálnom krížovom vzore na odporúčaný krútiaci moment 6 N·m, čím sa zabezpečí rovnomerné stlačenie tesnenia. Interné svorky elektródy musia byť utiahnuté na 50–70 N·m.

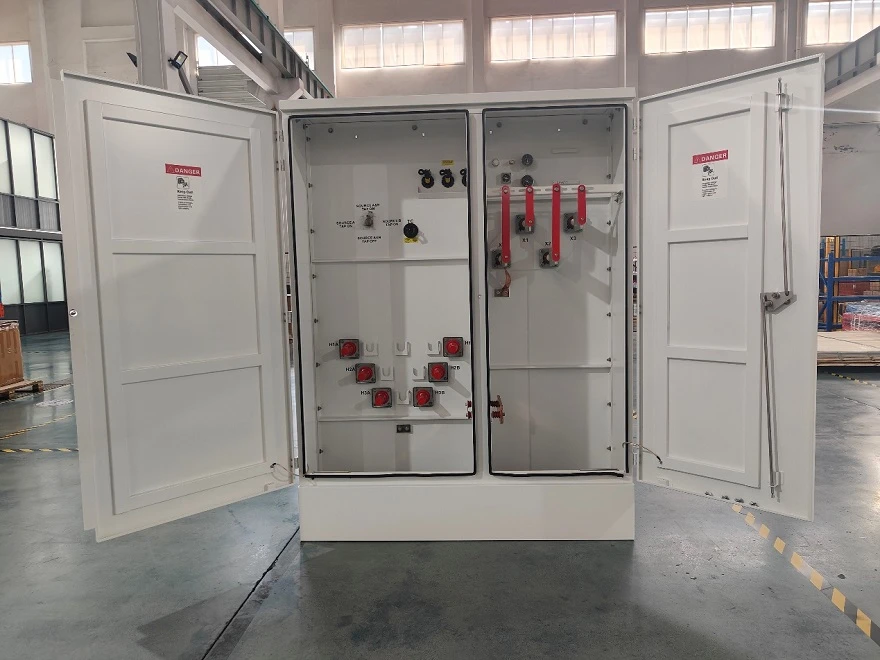

2.3 Medená uzemňovacia prípojnica)

• Konfigurácia a funkcia
Medené uzemňovacie prípojnice sa nachádzajú v oddelení VN aj v oddelení NN. Ako referenčný bod pre bezpečné uzemnenie tieto medené prípojnice zaisťujú, že kovový kryt, neutrálny bod a zvodiče prepätia môžu v prípade poruchy rýchlo rozptýliť poruchový prúd do zeme, čím účinne riadia dotykové napätie a skokové napätie na ochranu personálu a zariadenia.

2,4 priechodka NN

• Špecifikácie a výkon
V priestore NN sú nainštalované tri puzdrá typu -odlievané rydlá{1}} zo živice. Terminály majú dizajn s 10{7}otvormi, ktorý poskytuje dostatok priestoru na pripojenie viacerých káblových paralelných pripojení. Elektrická pevnosť pokrýva 30 kV BIL a 10 kV výkonovo-frekvenčné výdržné napätie, spĺňajúce izolačné požiadavky na strane NN.
• Dizajnové prvky
Štruktúra svoriek typu rýľ- uľahčuje krimpovanie a fixáciu káblov, zatiaľ čo 10{2}}rozloženie otvorov umožňuje paralelné pripojenie káblov s rôznymi prierezmi-, čím sa zvyšuje flexibilita a účinnosť kabeláže na mieste.

2,5 X0 puzdro (LV neutrálne puzdro)

• Funkcia a konfigurácia
Jedna priechodka X0 je určená na vytiahnutie neutrálneho bodu NN. Táto svorka je spoľahlivo pripojená k uzemňovacej podložke cez flexibilnú prepojku, ktorá spĺňa požiadavky systému na rozptýlenie zemného poruchového prúdu a zabezpečuje stabilnú prevádzku neutrálneho uzemňovacieho systému.
• Požiadavky na inštaláciu
Spojenie medzi priechodkou X0 a uzemňovacou podložkou musí byť bezpečné a spoľahlivé, pričom prechodový odpor musí spĺňať príslušné štandardné požiadavky, aby sa zabránilo zahrievaniu alebo potenciálnemu posunu spôsobenému zlým spojením.

2.6 Podpora priechodiek NN

• Účel a nevyhnutnosť
10-dlhé rýľové koncovky v kombinácii s viacerými veľkými-prierezovými káblami vytvárajú významný mechanický ťah. Podpera priechodky NN je preto nevyhnutná. Jeho hlavnou funkciou je pôsobiť proti gravitačnej sile káblov smerom nadol, čím sa bráni nadmernému stlačeniu tesnenia koreňa puzdra a eliminuje sa riziko úniku oleja spôsobeného mechanickým namáhaním.
• Dizajnové body
Nosná konštrukcia musí mať dostatočnú mechanickú pevnosť. Počas inštalácie musí podpera tesne priliehať k prírube puzdra, aby sa zabránilo koncentrácii napätia spôsobenej medzerami alebo uvoľnením.

2,7 BIL200/AC50 (úroveň izolácie)

• Úroveň izolácie HV strany
Strana HV má základnú úroveň impulzu (BIL) 200 kV a výkonové -frekvenčné výdržné napätie (AC) 50 kV, čím spĺňa požiadavky na izolačný dizajn pre napäťovú triedu 35 kV a zabezpečuje, aby zariadenie odolalo spínacím prepätiam a atmosférickým prepätiam.
• Úroveň izolácie na strane NN
Strana NN má základnú úroveň impulzu (BIL) 30 kV a výkonové -frekvenčné výdržné napätie (AC) 10 kV, čo zodpovedá izolačnému výkonu priechodiek NN a zaisťuje bezpečnú prevádzku na strane NN.

03 Testovanie

• Rutinné testovacie položky
Každá jednotka sa pred opustením továrne podrobuje kompletnému súboru rutinných testov v súlade s IEEE C57.12.90 vrátane: meraní odporu, testov pomeru, testov-fázového vzťahu, meraní bez-straty záťaže a bez{3}}zaťažovacieho prúdu, merania straty záťaže a impedančného napätia, testov aplikovaného napätia, testov odolnosti indukovaného napätia, merania izolačného odporu a úniku
• Kľúčové testovacie údaje
Odchýlka nameraného pomeru: približne 0,04 % (požiadavka: menšia alebo rovná 0,5 %); žiadna-strata záťaže: 1724 W (pri 20 stupňoch); strata pri zaťažení: 12917 W (pri 85 stupňoch); nameraná skratová{7}} impedancia: 5,79 % (požiadavka: 5,75 % ± 7,5 %); účinnosť: 99,54 % (požiadavka: nie menej ako 99,51 %); skúška tesnosti: žiadny únik po 24 hodinách pri 50 kPa.

05 Stránka a zhrnutie

• Typické aplikácie
Ako slučkový{0}}zvýšený{1}}transformátor je obzvlášť vhodný pre obnoviteľnú energiu (ako je solárna a veterná) sieť-prepojené{3}}aplikácie, rozvody v priemyselných parkoch a mestské podzemné rozvodne.
• Hlavné výhody
Veľká kapacita 2000 kVA v kombinácii s vysokou bezpečnosťou oleja FR3 umožňuje bezpečnú prevádzku v husto obývaných oblastiach alebo miestach s prísnymi požiadavkami na požiarnu ochranu, čím sa eliminuje potreba drahých nádrží na zachytávanie ropy alebo protipožiarnych stien, čím sa efektívne šetrí pôda a náklady na občiansku výstavbu.
Tento transformátor je postavený na bezpečnosti oleja FR3 s vysokým -horľavým{1}}bodom, pričom jeho základom je izolačný výkon overený podľa noriem IEEE. Prostredníctvom vedeckej mechanickej podpory (podpora priechodiek LV) a kompletného uzemňovacieho systému tvorí efektívny, bezpečný a ekologický distribučný uzol. S kapacitou 2 000 kVA, účinnosťou 99,54 % a úrovňou izolácie 200 kV BIL je ideálnou voľbou na zvýšenie-pripájania do siete a aplikácie priemyselnej distribúcie energie z obnoviteľných zdrojov.
