1000 KVA Podzemný transformátor Box-13,2/0,48 KV|USA 2026





01 Všeobecné

1.1 Popis projektu

V roku 2026-vývojár energetickej infraštruktúry so sídlom v USA zadal objednávku na 1 000 kVA postupný-transformátor pre aplikácie kruhovej siete, ktorý je určený na integráciu do systému podzemných rozvodných skríň slúžiacich mestskej distribučnej infraštruktúre. Jednotka je konfigurovaná so systémom 13,2 kV (Delta) / 0,48 kV (Wye) a vektorovou skupinou Dyn1, aby sa zabezpečila stabilná transformácia napätia a kompatibilita s prevádzkou siete so slučkovým napájaním.

V tejto aplikácii sa energia privádza z 0,48 kV nízkonapäťovej strany cez invertor alebo nízkonapäťový distribučný systém a zvyšuje sa až na 13,2 kV na pripojenie do podzemnej kruhovej siete. Táto konfigurácia nízkonapäťového-vstupu a vysokonapäťového{6}}výstupu umožňuje riadený prenos energie do strednonapäťového mestského distribučného systému, čím zabezpečuje stabilnú integráciu s existujúcou infraštruktúrou verejných služieb.

Tento krok{0}}transformátor pre kruhovú sieť je navrhnutý ako troj-fázová, troj-jednotka s izoláciou z prírodného esteru FR3, ktorá spĺňa požiadavky účinnosti DOE 2016 a zároveň podporuje bezpečnú prevádzku v uzavretých podzemných prostrediach; transformátor je vybavený zvodičmi prepätia a uzemňovacími podložkami na zvýšenie výkonu ochrany a jeho typový štítok je certifikovaný s cUL s oficiálnym číslom súboru UL E539017, čo zaisťuje súlad so severoamerickými bezpečnostnými normami.

Z aplikačného hľadiska funguje transformátor pre kruhové siete ako kľúčový uzol na zvýšenie napätia v podzemnej transformátorovej skrini, ktorý umožňuje efektívny prenos energie z 0,48 kV na 13,2 kV v rámci slučkových distribučných systémov; táto konfigurácia podporuje nepretržité napájanie, vylepšenú odolnosť systému a spoľahlivú dlhodobú-prevádzku v mestskej infraštruktúre a scenároch integrácie obnoviteľnej energie.







1.2 Technická špecifikácia

Špecifikácia podzemnej transformátorovej skrine a údajový list 1000 kVA



1.3 Výkresy

Výkres a typový štítok podzemnej transformátorovej skrine 1000 kVA





02 Výroba

2.1 Jadro

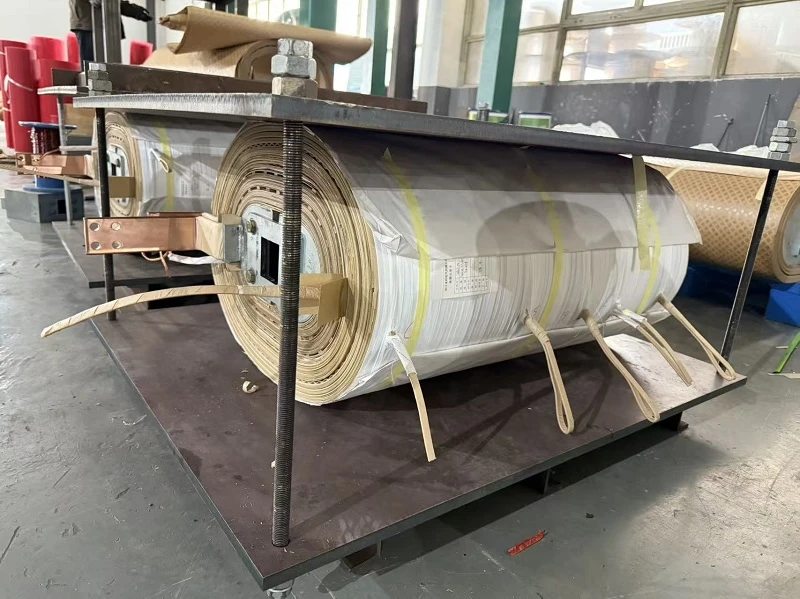

2.2 Navíjanie



2.3 Nádrž

Nádrž tohto stupňovitého- transformátora pre kruhovú sieť je vyrobená z mäkkej ocele s úplne utesneným, priskrutkovaným krytom, ktorý zabraňuje prenikaniu vlhkosti a znižuje oxidáciu oleja, čo je nevyhnutné na zachovanie celistvosti izolácie v podzemnej skrini transformátora; povrchová úprava práškovou farbou RAL 9003 zvyšuje odolnosť proti korózii, zatiaľ čo utesnená štruktúra minimalizuje údržbu a podporuje dlhodobú-prevádzku v drsnom prostredí.





03 Aplikácie podzemnej kruhovej siete

3.1 Vysoká účinnosť DOE



3.2 Ochrana a dizajn rozhrania

Ochrana a dizajn rozhrania tohto stupňovitého{0}}transformátora pre kruhovú sieť zaisťujú bezpečnú a spoľahlivú prevádzku v podzemnom transformátorovom boxe, ktorý obsahuje šesť 200 A oddeliteľných izolovaných VN konektorov s 95 kV BIL pre slučkové káblové systémy, spolu so živicovými odliatymi NN priechodkami a lopatkovými koncovkami pre flexibilné pripojenia; dvojité uzemňovacie svorky v oddieloch VN aj NN poskytujú redundantnú bezpečnostnú ochranu a stabilný výkon systému.



3.3 Integrovaný systém ochrany





03 Testovanie

Testovací štandard

Výsledky testov





04 Balenie a preprava

4.1 Balenie





05 Stránka a zhrnutie

Tento 1 000 kVA zvýšený-transformátor pre kruhovú sieť je navrhnutý pre moderné mestské distribučné systémy, kde sa nedá vyjednávať o spoľahlivosti, bezpečnosti a účinnosti; špecificky navrhnutý na integráciu do podzemného transformátorového boxu, kombinuje izoláciu FR3, flexibilitu napájania slučky a integrovanú ochranu, čím prináša riešenie vhodné do budúcnosti pre verejné služby a projekty obnoviteľnej energie.
