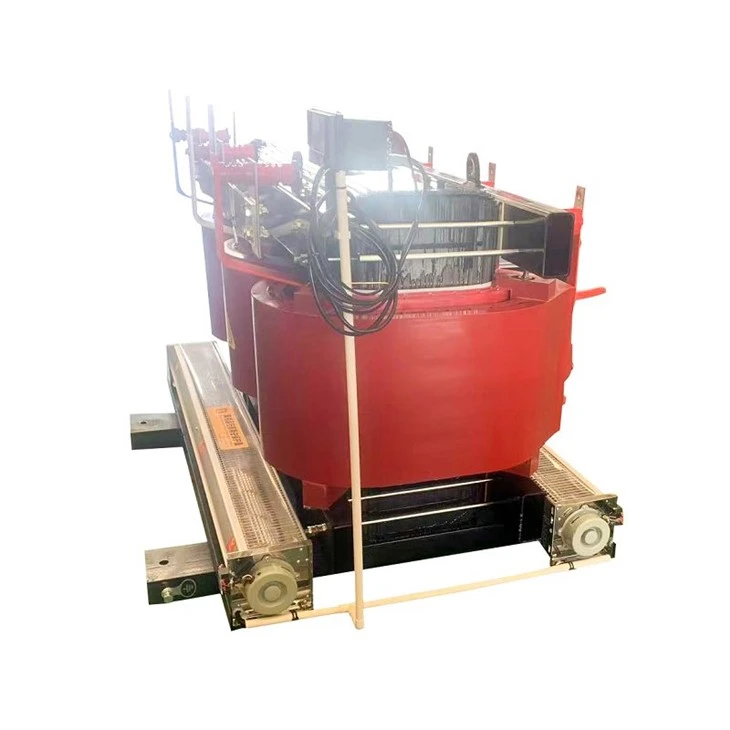

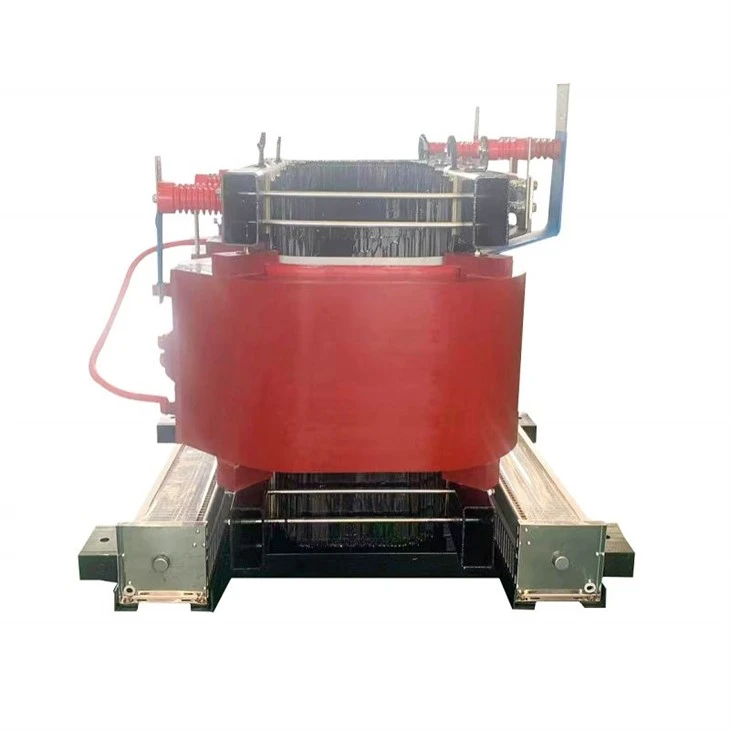

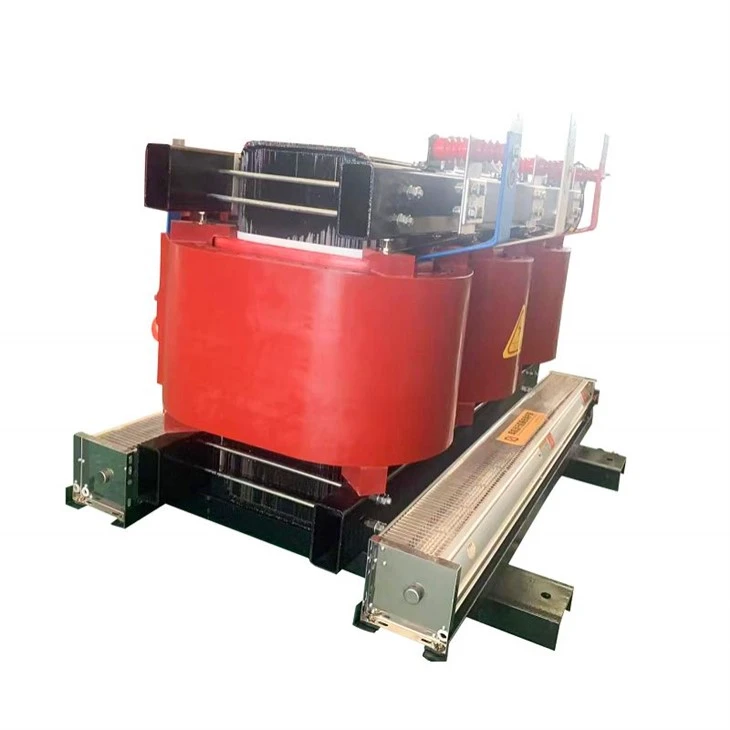

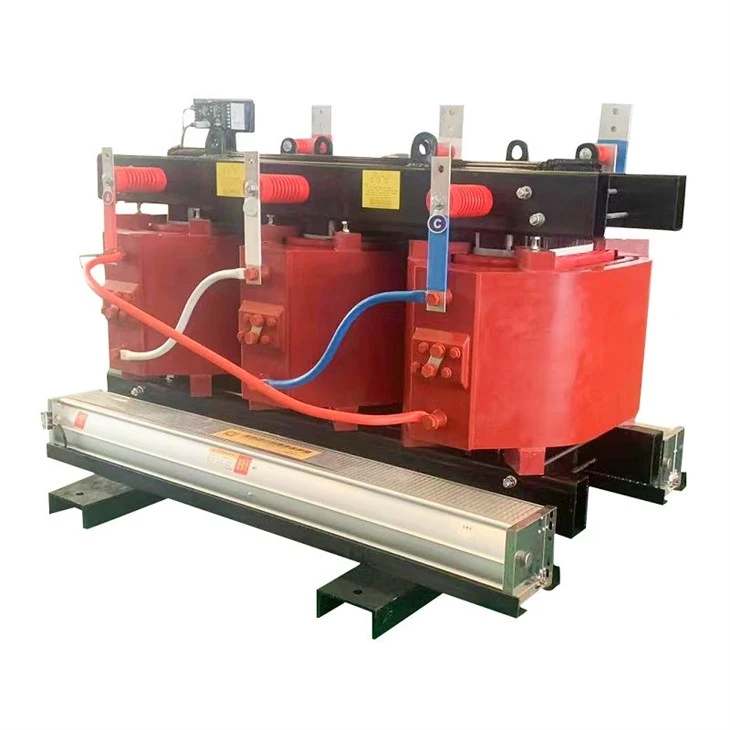

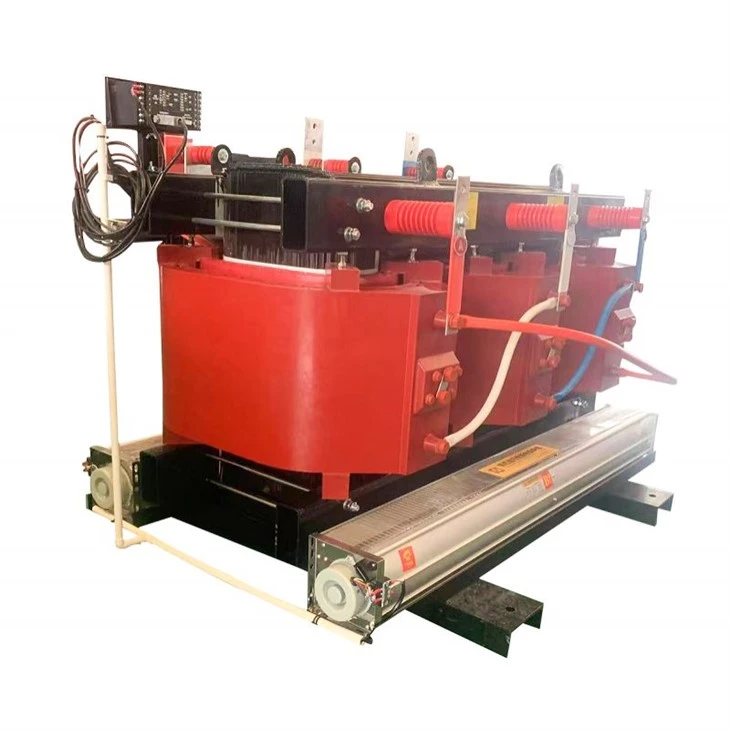

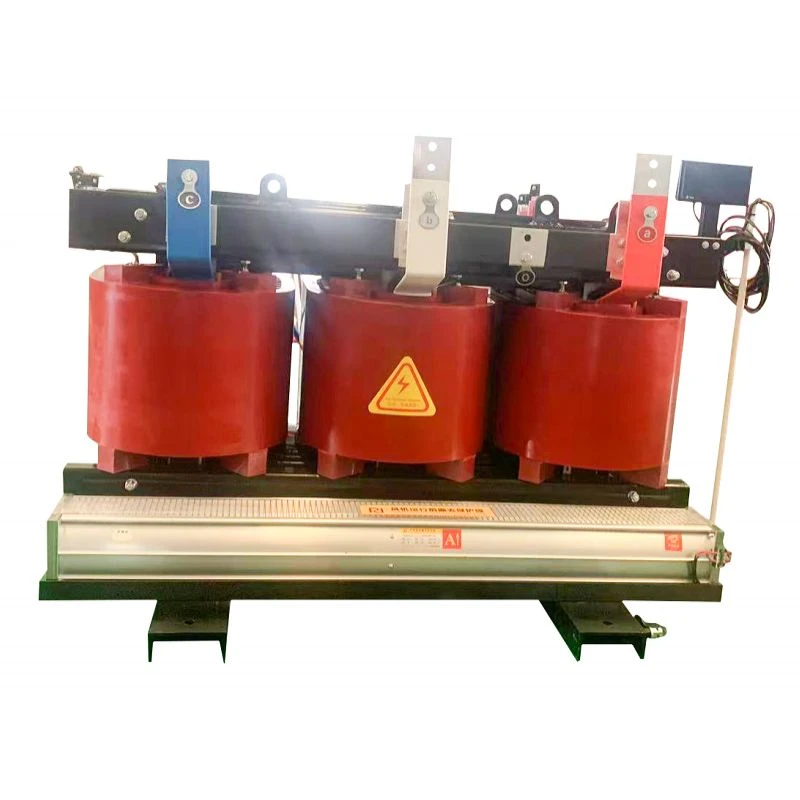

800 KVA nízkonapäťový suchý typ transformátora-6,6/0,55 KV|Južná Afrika 2025

01 Všeobecné

1.1 Popis projektu

Transformátor suchého typu liatej cievky s výkonom 800 kVA bol dodaný do Južnej Afriky v roku 2025. Menovitý výkon transformátora je 800 kVA s chladením KNAN/KNAF. Primárne napätie je 6,6 kV s rozsahom odberu ±2*2,5% (NLTC), sekundárne napätie je 0,55 kV, tvorili vektorovú skupinu Dyn11.

V dnešnom svete, kde sú kontinuita podnikania, bezpečnosť a energetická účinnosť prvoradé, je suchý transformátor typu liatej cievky- základným kameňom moderného elektrického distribučného systému. Tieto transformátory, navrhnuté pre maximálnu spoľahlivosť, poskytujú bezkonkurenčný pokoj. Ich horľavosť-spomalujúca epoxidová-konštrukcia eliminuje nebezpečenstvo požiaru a umožňuje bezpečnú inštaláciu priamo v blízkosti vašich kritických záťaží, čo šetrí cenný priestor a znižuje náklady na inštaláciu.

So zameraním na udržateľnosť a nízke celkové náklady na vlastníctvo sa naše transformátory s odlievanou cievkou vyznačujú vysoko{0}}efektívnou konštrukciou, ktorá minimalizuje straty energie, čo vedie k podstatným prevádzkovým úsporám. Nevyžadujú prakticky žiadnu údržbu a sú skonštruované tak, aby odolali tým najnáročnejším priemyselným podmienkam, čím zaisťujú neprerušované napájanie pre vaše najdôležitejšie operácie-od výrobných závodov a projektov v oblasti obnoviteľnej energie až po komerčné komplexy a verejnú infraštruktúru. Vyberte si technológiu odlievanej cievky pre inteligentnejšie, bezpečnejšie a udržateľnejšie riešenie napájania.

1.2 Technická špecifikácia

Špecifikácia transformátora suchého typu 800 kVA a údajový list

1.3 Výkresy

Schéma a veľkosť transformátora suchého typu 800 kVA.

02 Výroba

2.1 Jadro

Železné jadro je starostlivo navrhnuté tak, aby fungovalo pri nízkych hustotách toku, čím sa výrazne znižujú straty bez{0}}zaťaženia a zaisťuje sa tichý výkon. Aby sa zabránilo vzniku vírivých prúdov, tenké lamely sú jednotlivo potiahnuté izolačnou vrstvou. Po zložení je jadro bezpečne spojené a pevne uzemnené v jednom bode, čím sa eliminuje riziko cirkulujúcich prúdov a zaisťuje sa bezpečná, spoľahlivá a energeticky-efektívna prevádzka.

2.2 Navíjanie

V prípade vinutia transformátora suchého typu odlievanej cievky sú vodiče usporiadané usporiadaným spôsobom a najskôr izolované materiálmi zo sklenených vlákien, potom nasleduje vákuové odlievanie pomocou tepelne -odolnej epoxidovej živice. Vytvrdené vinutie tvorí kompaktný, pevný izolačný systém, ktorý má nielen vysokú dielektrickú pevnosť a tepelnú vodivosť pre efektívne odvádzanie tepla, ale má aj silné anti{2}}znečistenie a antikorózne vlastnosti, vhodné pre rôzne vnútorné a vonkajšie aplikácie.



2.3 Záverečné zhromaždenie

Pre zostavu transformátora suchého typu odlievanej cievky je železné jadro najprv pevne umiestnené. Pre-odliate vinutia sa potom namontujú na jadro s izolačnými komponentmi, ktoré zabezpečujú ich polohu. Sú vytvorené olovené spojenia medzi vinutiami a externými svorkami a sú integrované chladiace systémy (ako sú axiálne ventilátory). Potom sa pripevní kryt a vykonajú sa po-kontrole montáže-vrátane testov izolačného odporu a pomeru závitov-na potvrdenie integrity a výkonu jednotky.





03 Testovanie

Testy pre 800kVA-6,6/0,55kV transformátor suchého typu s liatou cievkou sú v súlade s normami IEC 60076-1, 60076-3 a 60076-11, zahŕňajúce bežné položky: meranie odporu vinutia (miera nevyváženosti menšia alebo rovná 2 %), kontrola napätia 1/1 yn/fáza testy skratovej impedancie/straty záťaže a straty/prúdu naprázdno, test aplikovaného napätia (VN 20kV/60s, NN 5kV/60s), test odolnosti voči indukovanému napätiu (1,1kV, 150Hz, 40s) a test čiastočného vybitia (max. Menšie alebo rovné 10pC); všetky namerané hodnoty spĺňajú požiadavky so záverom "Vyhovuje".

04 Balenie a doprava

4.1 Balenie

Pre transformátory suchého typu odlievanej cievky má obal z drevenej škatule zosilnené rohy a oceľovú pásku na vonkajšej strane prepravky. Vo vnútri sa používajú prispôsobené drevené podpery na zarovnanie so základňou transformátora, penové nárazníky vypĺňajú medzery medzi telom a prepravkou a pridáva sa utesnená protiprachová-vrstva-vhodná na zabezpečenie jednotky počas prepravy na dlhé-vzdialenosti alebo pri ťažkých{4}}zaťaženiach.



4.2 Doprava

Pre transformátor suchého typu odlievanej cievky je preprava do Durbanského prístavu zabezpečená za podmienok CIF. Drevený-zabalený transformátor sa vloží do prepravných kontajnerov; predávajúci znáša námornú prepravu a obstaráva poistenie námorného nákladu pokrývajúce základné riziká. Bezpečne bude prepravený do prístavu Durban, pričom predávajúci splní dodaciu povinnosť pri naložení tovaru na palubu plavidla.



05 Stránka a zhrnutie

Spojením pokročilej technológie liatej cievky s inherentnou bezpečnosťou suchého -typu konštrukcie, náš transformátor suchého typu z liatej cievky rieši kritickú požiadavku na stabilnú distribúciu energie s nízkym-rizikom. Ideálne pre prostredia, kde sú jednotky naplnené olejom-nepraktické, vyniká v drsných alebo citlivých nastaveniach a zároveň spĺňa globálne výkonnostné štandardy. Je to viac než len komponent, ale stabilná chrbtica vašej elektrickej infraštruktúry,-ktorá je podporená kvalitou, ktorá vám umožní-dlhodobú prevádzku.
